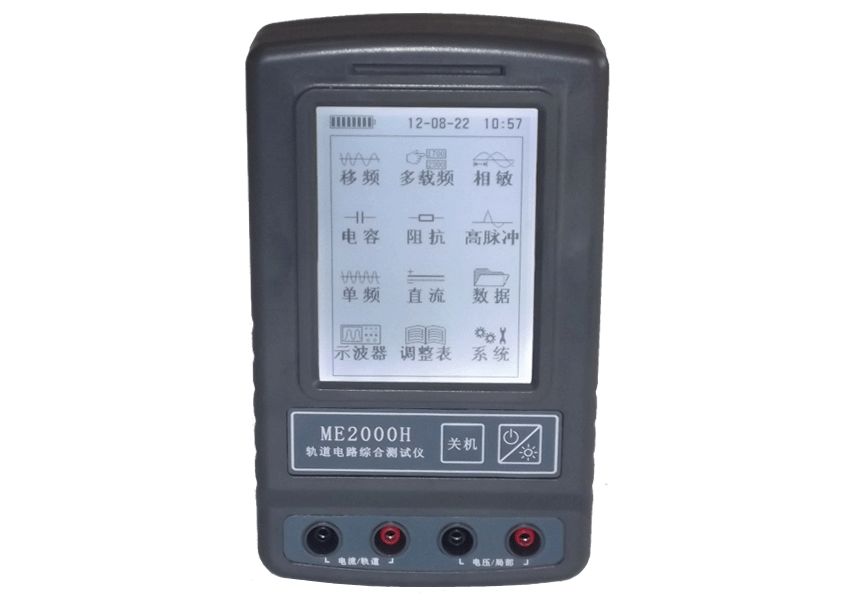

ME2000H轨道电路综合测试仪
ME2000H轨道电路综合测试仪

发布时间:2012/3/17 10:31:20发布人:信息员

来源:麦科信电子人气:

概述:  ME2000H轨道电路综合测试仪是针对铁路电务信号部门研制的多功能专用仪器,适用于电务工区日常检测和维护。本仪器不仅具有“移频在线测试仪”的测量功能,还具有解决轨道电路分路不良中25周的3V化轨道电路测量功能及高压脉冲轨道电路测量功能,同时具有高压脉冲和移频信号叠加同屏显示测量功能。
  • 主要特点
  • 技术指标
  • 产品配件
  • 产品图片
  • 资料下载

特点

v     大屏幕触摸屏;亮度、对比度在不同光线环境下可调;

v     AA镍氢可充电池供电;

v     小巧轻便,重量小于300

功能

v     能够完成中国移频、UM71ZPW-2000A等多种移频信号制式的测量;

v     具有频率自动识别功能,即在不知道信号频点的情况下也可进行测量;

v     可对UM71ZPW-2000A信号进行四载频幅度测量、双载频信号测量;

v     具有单频交流信号测量功能;

v     具有直流电压信号测量功能;

v     具有25周信号、50周信号与移频信号相混迭的测量功能;

v     具有补偿电容在线测量功能;

v     可测量25Hz相敏轨道电路中局部电压、轨道电压及它们的相角值,同时显示轨道电压的有效值;

v     具有铆接塞钉、调谐单元、空心线圈、匹配变压器等装置的在线阻抗测量;

v     具有测量各种信号波形失真度的示波器功能;

v     具有专用在解决轨道电路分路不良中25周的3V化轨道电路测量功能及高压脉冲轨道电路测量功能,同时具有高压脉冲和移频(中国移频或ZPW-2000)信号叠加同屏显示测量功能,并可显示信号的频率值,信号波头、波尾电压的最大值,信号的波形幅度值;

v     具有ZPW-2000A设备全套轨道电路调整表,方便现场开通调试查阅;

v     可对数据进行存储、查看、搜索及删除;

v     USB接口,存储数据可上传计算机;

v     日历及时钟显示。











1、使用条件

v     工作温度:-20℃~50

v     工作湿度:不大于80RH

v     供电方式:镍氢可充电池,充满电可持续工作最短时间为7小时;

v     大气压强:74kPa107kPa(海拔高度4500以下)

v     电压测量端口输入阻抗:不小于1MΩ;

v     输入交流电压范围:0400V有效值(峰-峰值1130V);

v     输入直流电压范围:0400V

2、直流测项指标

v     测量范围:0400V

v     显示分辨率:1mV0.01V0.1V

v     测量误差:±1.0%±1d

3、单频测量指标

v     频率测量范围:10Hz3000Hz

v     频率显示分辨率及测量误差:分辨率0.01Hz0.1Hz, 误差±0.1Hz+1d

v     幅度灵敏度:不大于10mV(10mA)

v     电压真有效值显示分辨率:1mV0.01V0.1V

v     电压真有效值测量误差:±1.0%±1d

v     电流真有效值显示分辨率:1mA0.01A

v     电流真有效值测量误差:±2.0%±1d

4、移频测量指标

v     中心频率显示分辨率及测量误差:分辨率0.1Hz, 误差±0.1Hz±1d

v     边频显示分辨率及测量误差:分辨率0.1Hz, 误差±0.3Hz±1d

v     低频频率显示分辨率及测量误差:分辨率0.01Hz,误差±0.03Hz+1d

v     幅度灵敏度:不大于10mV(10mA)

v     电压真有效值显示分辨率:1mV0.01V0.1V

v     电压真有效值测量误差:±1.0%±1d

v     电流真有效值显示分辨率:1mA0.01A

v     电流真有效值测量误差:±2.0%±1d

v     低频调制频率测量范围:6Hz30Hz

v     中国移频载频测量范围:485Hz915Hz

v     UM71/ZPW-2000A移频载频测量范围:1680Hz2620Hz

5、补偿电容测量指标

v     电容测量范围:0.1uF100uF

v     显示分辨率:0.1uF

v     电容测量误差:±5+1d

v     幅度灵敏度:不大于10mV(10mA)

v     电容测量条件:在线运行。

6、相敏测量指标

v     电压真有效值显示分辨率:1mV0.01V0.1V

v     电压真有效值测量误差:±1.0%±1d

v     频率测量分辨率:0.01Hz

v     频率测量误差:0.02Hz±1d

v     相角测量显示分辨率:0.1°;

v     相角测量误差:±0.5°±1d

7、阻抗测量指标

v     接触阻抗测量显示分辨率:0.01mΩ、0.1 mΩ、0.01Ω、0.1Ω;

v     阻抗测量误差:±5.0%±1d

v     阻抗测量条件:100mA<电流<20A1mV<电压<400V、在线运行(注:当回路电流小于100mA时,测量误差会有所增大);

v     测量范围:1m&Omega;~800&Omega;。

8、高压脉冲轨道电路测量指标

v     信号频率测量范围:3Hz6Hz

v     信号频率显示分辨率及测量误差:分辨率0.01Hz, 误差&plusmn;0.01Hz&plusmn;1d

v     电压显示分辨率:0.1V

v     电压测量误差:&plusmn;1.0%&plusmn;1d

9、电流钳性能指标

v     钳口可卡电缆直径:不大于40mm

v     电流测量范围:10mA20A

v     电流钳重量:约300g


v     电流钳;

v     充电器;

v     表笔线一套;

v     室内专用测试插头;

v     相位测试线;

v     阻抗测试专用线;

v     鳄鱼夹

v     仪表包。




 下载信息  [文件大小:137.21 KB 下载次数: 次]
点击下载文件:ME2000H轨道电路综合测试仪说明书(A4).rar

.
