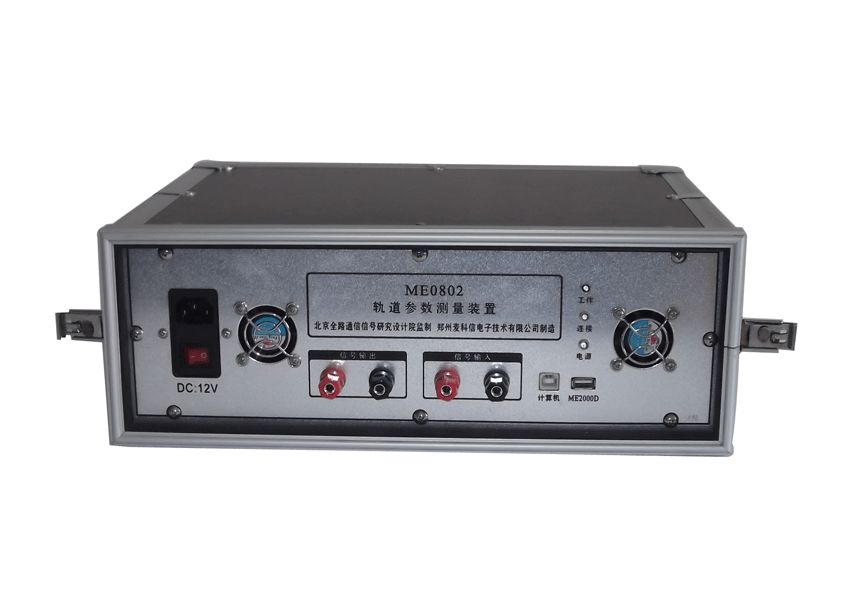

ME0802轨道参数测量装置
ME0802轨道参数测量装置

发布时间:2012/3/1 16:32:04发布人:信息员

来源:麦科信电子人气:

概述:  ME0802属于精密的轨道电路一次参数测量装置,适用于所有信号制式的轨道电路一次参数的测试,钢轨电阻、钢轨电感、道床电阻直接显示;既可用于新建(高铁)线一次参数的测试,也可用于既有线(道床电阻)的测试。
  • 主要特点
  • 技术指标
  • 产品配件
  • 产品图片
  • 资料下载

特点

v      本产品适用于所有信号制式的轨道电路一次参数测试;

v      免去繁琐的计算过程,钢轨电阻、钢轨电感、道床电阻直接显示;

v      简便实用、精度高、适用范围广,既可用于轨道电路一次参数的测试,也可用于轨道参数(道床电阻)的测试;

v      体积小、重量轻,适于野外作业;

v      低功耗,可充电锂电池,可持续工作达5小时以上;

v      专用计算机软件管理数据,可输出数据报表和绘制数据曲线。


功能

1、  轨道电路一次参数测量:

v      输出电压0—5V连续可调,轨面信号波形监视;

v      测量方法有开路短路法、二次电路法、双短路法三种,依据现场情况可选择最合适的方法;

v      自动计算钢轨电阻、钢轨电感数据并输出数据报表(Excel格式);

v      测试数据自动保存,并可以依据测试项目名称、测试频率、测试人、测试方法等关键字检索已测试数据;

v      绘制钢轨电阻、钢轨电感等频率数据曲线;

v      ME2000D、笔记本电脑均可作为操控终端使用;

v      自动逐步输出1700200023002600四个频点进行扫描测量。

2、  轨道参数(道床电阻)测量

v      输出电压0—5V连续可调,轨面信号波形监视;

v      采用双短路测量方法;

v      自动计算道床电阻数据并输出数据报表(Excel格式);

v      测试数据自动保存,并可以依据测试项目名称、测试频率、测试人、测试方法等关键字检索已测试数据;

v      ME2000D 笔记本电脑均可作为操控终端使用。











1、使用条件

v     工作温度:-20℃~50

v     工作湿度:不大于80RH

v     供电方式:可充锂电池;

v     充满电可持续工作最短时间: 5小时;

v     大气压强:74kPa107kPa(海拔高度4500以下)


2、主要技术指标

v     阻抗测量准确度:±1%

v     阻抗测量分辨率:0.001Ω;

v     阻抗测量范围:1Ω~500Ω;

v     输出电压范围:0~3.5V

v     输出频率:1700Hz2000Hz2300Hz2600Hz

v     输出频率误差:±0.1Hz+1d


v     笔记本电脑

v     测试专用软件

v     电池

v     充电器

v     短路线

v     信号输入线

v     信号输出线

v     USB连接线

v     钢轨卡具

v     信号输出插片






 下载信息  [文件大小:1.27 MB 下载次数: 次]
点击下载文件:ME0802轨道参数装置说明书.rar
.
